QG-PCB30手自一體精密切割機

1. 觸屏界面清晰，功能布局合理，參數快速修改，數據直觀顯示

2. 手自一體操作，根據工況靈活選用電動進刀、手動操作平台或

切割片等切割方式

3. 小機身，大平台，靈活配合多種夾具進行試樣夾持

4. 自帶獨立循環過濾冷卻水箱，清理方便，節約擺放空間

5. 安全可靠，工作區域全封閉結構、開蓋驟停保護

适用于PCB闆，電子零部件，直徑30mm以内的小型材料切割。

點擊觀看

　　QG-PCB30手自一體精密切割機采用調速電機，經皮帶傳動帶動切割片獲得有效轉速。觸摸屏顯示及操作，畫面清晰，功能布局合理，可自由設置參數，使得切割準備更加得心應手。該機可根據不同材料或個人使用習慣選擇右側手搖式轉輪控制主軸推進方式或平台推進方式進行切割，亦可根據設置的參數自動進行切割。機身整體設計精巧，内置獨立不鏽鋼循環過濾冷卻水箱，配以80％水和20％切削液混合潤滑切割片和樣品，有效避免樣品表面發熱燒傷，防止導軌和滾珠絲杠生鏽。該機設置開蓋停機安全保護功能，工作區域采用全封閉式結構，并有透明防護罩，供切割時觀察。工作平台可配置不同夾具，夾緊裝置可自由拆卸、清洗。QG-PCB30台式切割機，機身小巧卻功能強大，可應用于PCB闆材、Φ30mm以内金屬材料、電子零部件、鑲嵌件等金相試樣的切割，同時外形美觀時尚，人機界面操作便捷，性價比高，是當下小件切割的理想之選。

型号	QG-PCB30
切割方式	手動/自動，主軸進給或平台進給
進刀速度	手動控制/自動可調1-36mm/min (調節步長爲0.1mm/min)
切割片尺寸	Φ180×0.8×Φ22mm
最大切割直徑	Φ 30mm
最大行程	主軸行程140mm，平台行程230mm
主軸轉速	500-3000r/min
電機功率	1.2kW
切割平台尺寸	245×415mm，8mmT型槽

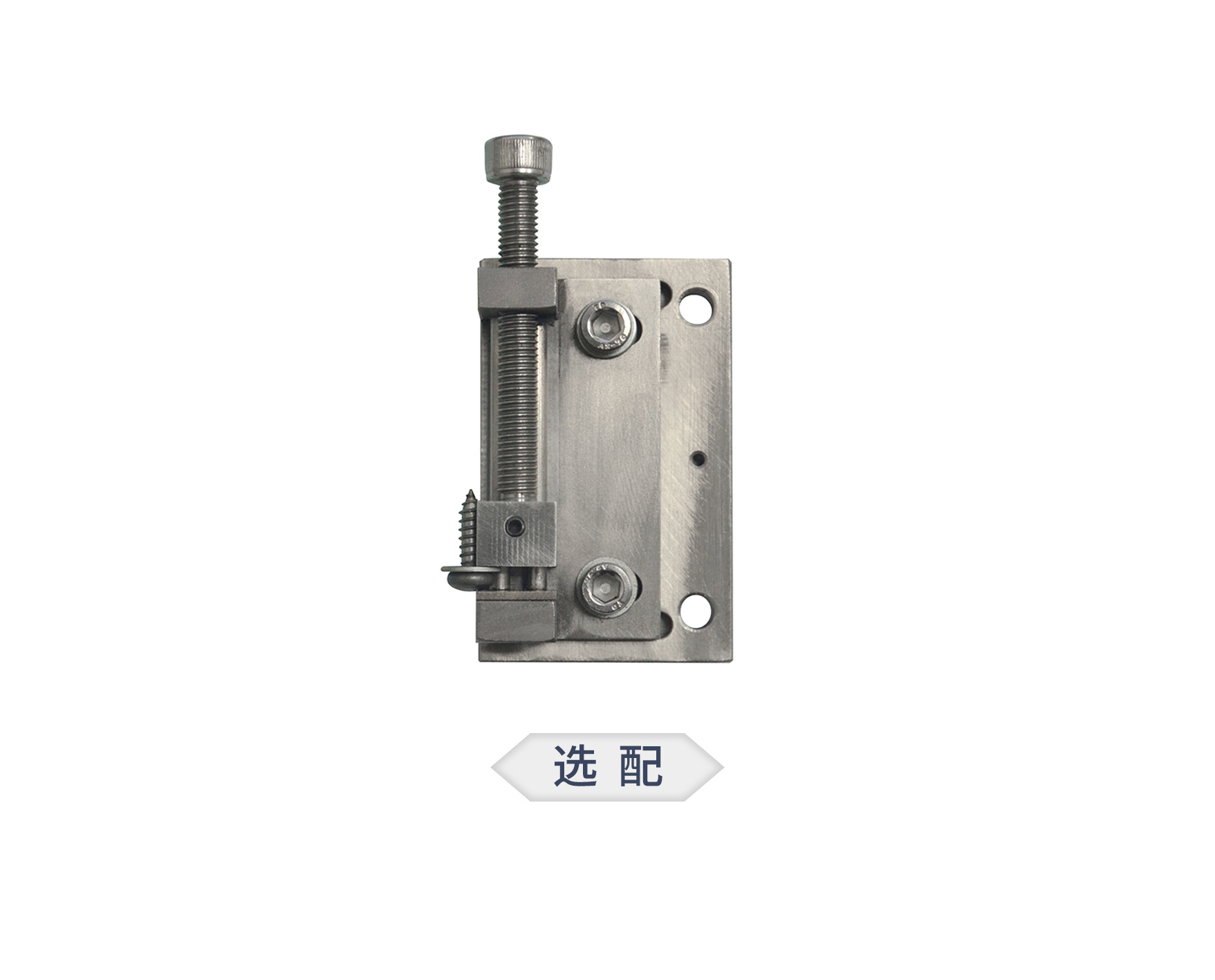

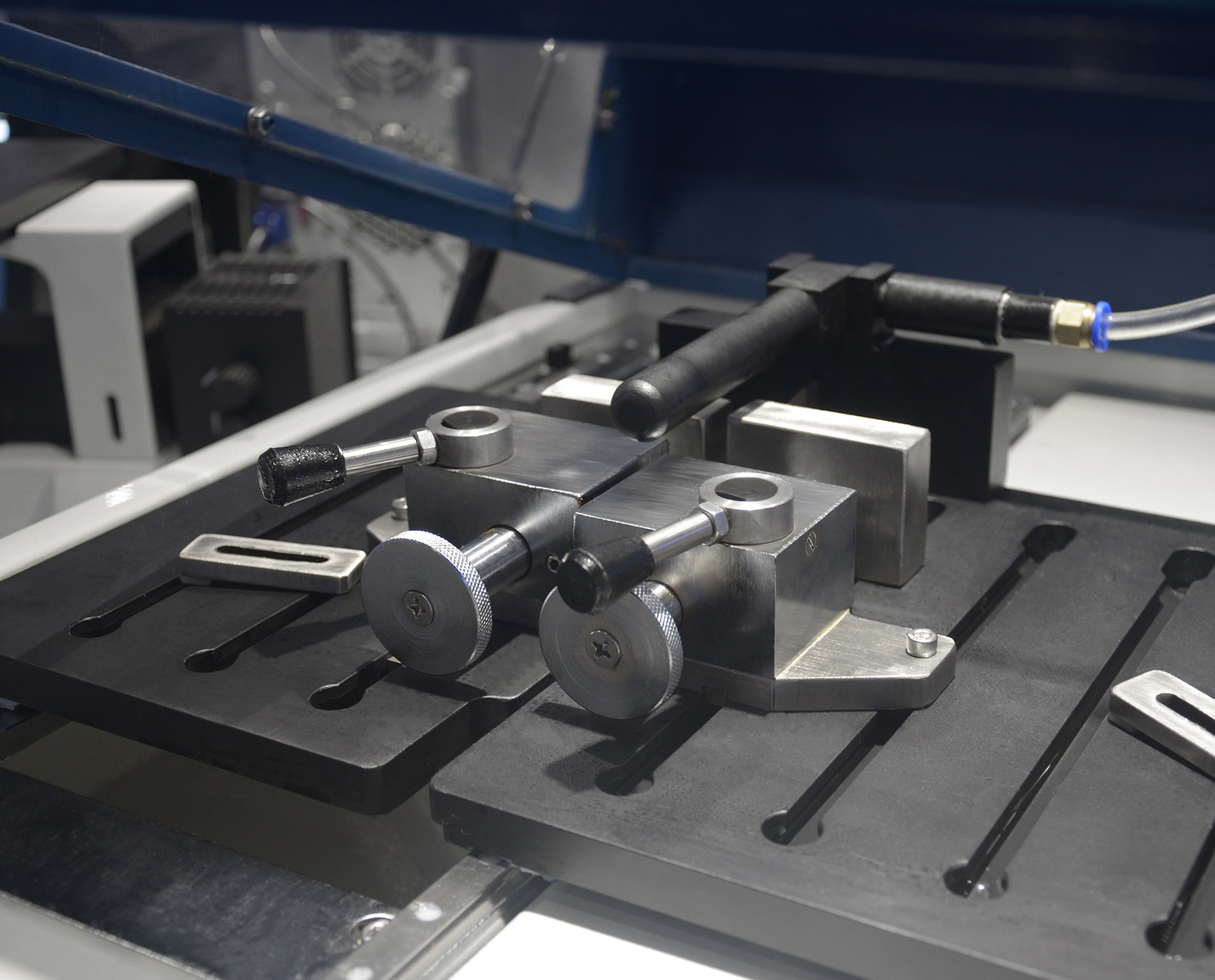

切割夾具	快速夾具，鉗口高度45mm；垂直夾具，開口27mm
顯示及控制	5.7寸觸摸屏顯示及控制
電源輸入	單相220V, 50Hz, 8A
水泵流量	16L/min
外形尺寸	620×740×380mm
淨重	80kg
